Oksijen Üretimi için 300nm3/H PSA Teknolojisi

PSA Oksijen Jeneratörü Fiyatı Medikal ve Endüstriyel Oksijen Tesisi

Tanım

Basınç salınımlı adsorpsiyon oksijen jeneratörü, adsorban olarak zeolit ​​moleküler elek kullanarak ve basınç adsorpsiyonu ve basınç desorpsiyonu prensibini kullanarak oksijeni havadan ayırmak için otomatik bir ekipmandır.Zeolit, özel bir işlemle işlenen bir tür gözenekli adsorpsiyon malzemesidir, yüzey ve mikro gözenekli küresel granül adsorbanla dolu, açık sarıydı.

Parametre

Kompozisyon:

1. Hava kompresörü

PSA nitrojen jeneratörünün hava kaynaklı güç ekipmanı olarak, hava kompresörü genellikle seçilir: nitrojen jeneratörünün normal çalışmasını sağlamak için nitrojen jeneratörü için yeterli basınçlı hava sağlamak için vidalı makine, santrifüj.

2. Tampon tankı

Depolama tankının işlevi, tamponlamak, stabilize etmek ve soğutmaktır;böylece sistem basıncındaki dalgalanmayı azaltır, yağ ve su kirlerini alt tahliye vanasından tamamen çıkarır, böylece basınçlı hava, basınçlı hava arıtma bileşeninden sorunsuz bir şekilde geçebilir ve ekipmanın güvenilir ve istikrarlı çalışmasını sağlar.

3. Basınçlı hava temizleme cihazı

Tampon tanktan gelen basınçlı hava, ilk olarak basınçlı hava arıtma cihazına geçirilir.Basınçlı hava önce yüksek verimli yağ sökücü ile yağın, suyun ve tozun çoğunu giderir ve daha sonra daha fazla soğutmak ve suyu çıkarmak için dondurarak kurutucudan geçer ve ince filtre yağ ve tozu giderir.Ardından gelen ince filtre ile derin bir arınma gerçekleştirilir.Hande, sistemin çalışma koşullarına göre, olası eser yağ penetrasyonunu önlemek ve moleküler elek için yeterli koruma sağlamak için özel olarak bir takım basınçlı hava yağ çözücü tasarlamıştır.Titizlikle tasarlanmış hava temizleme bileşeni, zeolit ​​moleküler eleğin hizmet ömrünü garanti eder ve bu bileşen tarafından işlenen temiz hava, alet gazı için kullanılabilir.

4. Hava aracı tankı

Hava depolama tankının işlevi, hava akışının titreşimini azaltmak ve tampon rolü oynamaktır;böylece sistem basıncının dalgalanmasını azaltır, böylece sıkıştırılmış hava, yağ ve su safsızlıklarını tamamen ortadan kaldırmak ve sonraki PSA oksijen ve nitrojen ayırma cihazının yükünü azaltmak için sıkıştırılmış hava arıtma bileşeninden sorunsuz bir şekilde geçebilir.Aynı zamanda, adsorpsiyon kulesi değiştirildiğinde, PSA oksijen ve nitrojen ayırma cihazının basıncı kısa sürede hızla arttırması için büyük miktarda sıkıştırılmış hava sağlar, böylece adsorpsiyon kulesindeki basınç hızla yükselir. çalışma basıncı, ekipmanın güvenilir ve istikrarlı olmasını sağlar.Çalıştırmak.

5. Oksijen ve nitrojen ayırma cihazı

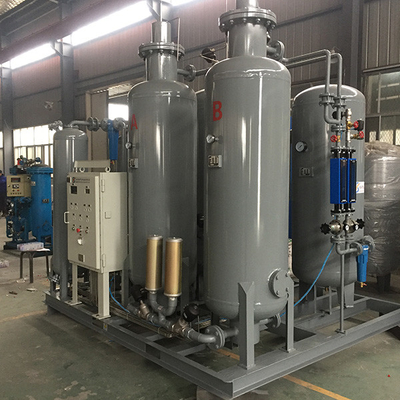

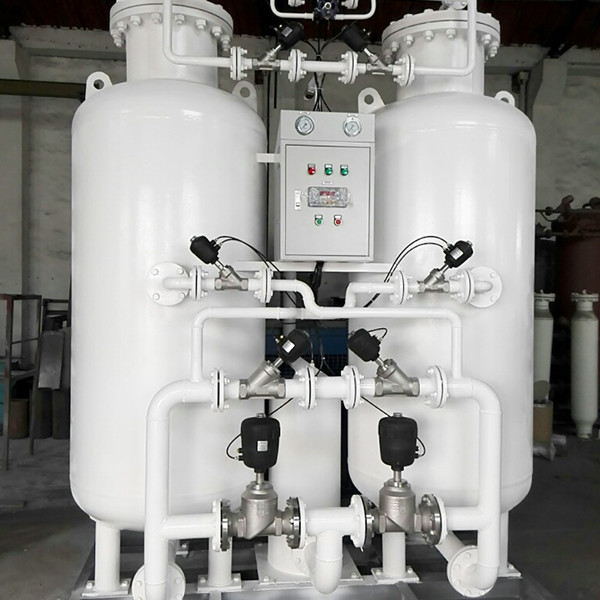

Oksijen jeneratörleri için moleküler eleklerle donatılmış A ve B olmak üzere iki adsorpsiyon kulesi vardır.Temiz basınçlı hava, A kulesinin giriş ucuna girdiğinde ve moleküler elek yoluyla çıkış ucuna aktığında, azot tarafından adsorbe edilir ve ürün oksijen, adsorpsiyon kulesinin çıkış ucundan dışarı akar.Bir süre sonra, Kule A'daki moleküler elek adsorpsiyon ile doyurulur.Bu sırada, A kulesi otomatik olarak adsorpsiyonu durdurur ve sıkıştırılmış hava nitrojeni emmek ve oksijen üretmek için B kulesine akar ve A kulesinin moleküler eleğini yeniden oluşturur. Moleküler elek rejenerasyonu, adsorpsiyon kulesinin hızla atmosfer basıncına düşürülmesiyle gerçekleştirilir. adsorbe edilen nitrojeni çıkarın.İki kule dönüşümlü olarak oksijen ve azotun ayrılmasını tamamlamak ve sürekli olarak oksijen çıkışı sağlamak için adsorpsiyon ve rejenerasyon gerçekleştirir.Yukarıdaki işlemlerin tümü programlanabilir bir mantık denetleyicisi (PLC) tarafından kontrol edilir.Çıkış ucundaki oksijen saflığı ayarlanan değere ayarlandığında, PLC programı, niteliksiz oksijeni otomatik olarak boşaltmak için otomatik havalandırma valfini açar, gaz noktasına niteliksiz oksijen akışını keser ve azaltmak için bir susturucu kullanır. gaz havalandırıldığında gürültü 78dBA'nın altına düşer.

6. Oksijen proses tankı

Oksijen tampon tankı, kararlı bir sürekli oksijen kaynağı sağlamak için nitrojen-oksijen ayırma sisteminden ayrılan oksijenin basıncını ve saflığını dengelemek için kullanılır.Aynı zamanda adsorpsiyon kulesi değiştirildikten sonra, kendi gazının bir kısmını adsorpsiyon kulesine geri dolduracak, bir yandan adsorpsiyon kulesinin basıncı artırmasına yardımcı olurken diğer yandan da oynuyor. ekipmanın çalışmasında çok önemli bir süreç oynayan yatak tabakasının korunmasında rol oynar.Yardımcı oyuncu.
