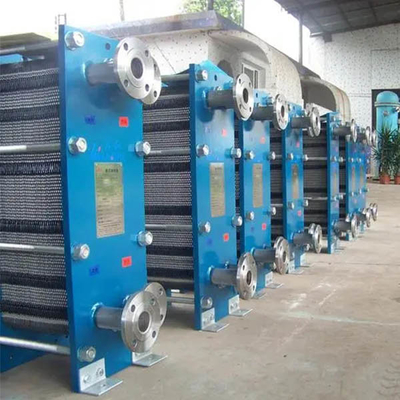

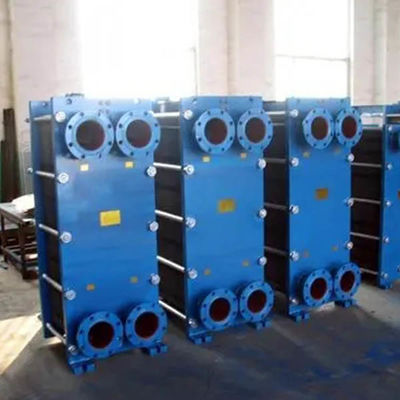

3.0 Mpa Plakalı Eşanjör 380 Volt 200mm Kondenser

Fabrika Doğrudan Fiyat İyi Kalite Yüksek Verimli Plakalı Eşanjör

Tanım

Plakalı eşanjör, ısı transferli oluklu plakalar ve çerçevelerden oluşur.Plakalar, sabit presleme plakası ile hareketli pres plakası arasına cıvatalarla kenetlenmekte ve ısı eşanjöründe birçok akış kanalı oluşturulmakta ve plakalar kauçuk ile kapatılmaktadır.Presleme plakası üzerinde ekipman ile dış kısım arasında bağlantı borusu bulunmaktadır.

Parametre

Plakalı eşanjörün yapısı ve işlevi:

1. Baskı plakasının kalınlığı genellikle hareketli çelik plakanın ve sızdırmazlık plakasının sıkıştırma kapasitesine göre belirlenir.

2. Üst kılavuz çubuk: Plakayı desteklemek ve konumlandırmak için sabit pres plakasına ve sütuna sabitlenir.

3. Alt kılavuz çubuk: Plakanın konumlandırılmasında rol oynar ve üst kılavuz çubuk ile plakanın konumlandırılmasını oluşturur.

4. Sıkıştırma cıvataları: plakaları sabit ve hareketli sıkıştırma plakaları arasında sıkıştırmak için sıkıştırma plakasının etrafına eşit olarak yerleştirilmiştir.

5. Plaka: Isı transfer elemanı genellikle gerektiği gibi paslanmaz çelikten yapılır.Plakalar sıkıştırıldıktan sonra, bir akışkan kanalı oluşturmak için aralarında belirli bir boşluk bırakılır.Isı değişim ortamı, sıkıştırma plakası üzerindeki bağlantı borusundan dışarı ve içeri akar ve buna uygun olarak ısı değişimi için plakalar arasındaki (tek ve çift) sıvı kanalına girer.

6. Sızdırmazlık contası, plakalar arasındaki akış kanalını ve plakaların dışarıya sızdırmazlığını sağlar.Malzeme, ısı değişim ortamına göre belirlenir.Köşe deliğinin etrafında iki conta ve iki çalışma ortamının birbiriyle seri olmamasını sağlamak için atmosfere bağlı bir sinyal deliği vardır.
