Ürün ayrıntıları:
|
| Yapı: | Plakalı Eşanjör | Çalışma Sıcaklığı Aralığı:: | -269°C ~ 900°C |
|---|---|---|---|
| Malzeme: | paslanmaz çelik, alüminyum alaşımı vb. | Uzunluk:: | Uzunluk |
| Anahtar satış noktaları:: | Yüksek doğruluk | Showroom Konumu:: | Hiçbiri |
| Tasarım basıncı:: | 35Mpa'ya kadar | ağırlık:: | özelleştirilmiş |
| Vurgulamak: | 900 Derece Kabuk Borulu Eşanjör,50C Kabuk Borulu Eşanjör,alüminyum soğutucu kabuk ve boru |
||

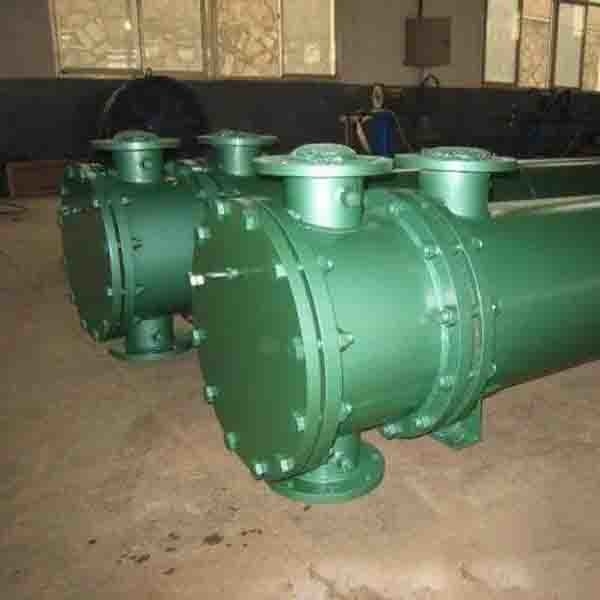

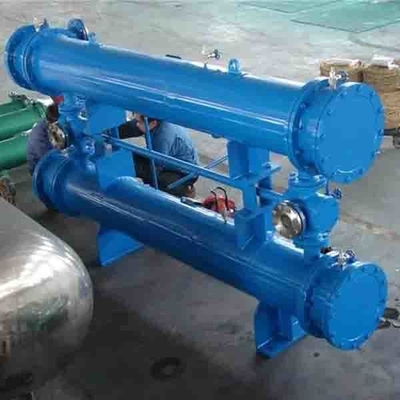

Endüstriyel Çelik Isı Borulu Eşanjör Kabuk Ve Tüp Üreticileri
Tanım
Kabuk ve borulu ısı eşanjörü esas olarak kabuk, boru demeti, boru plakası ve sızdırmazlık kafasından oluşur.Kabuk yuvarlaktır ve içinde paralel boru demeti veya spiral boru ile donatılmıştır.Tüp demetinin iki ucu tüp plakasına sabitlenmiştir.Tüplü ısı eşanjöründe iki akışkan arasında ısı alışverişi için, tüp içinde bir akış, strok tüp olarak adlandırılır;Biri tüpün dışına akar ve vuruşuna kabuk tarafı denir.Tüp demetinin duvarı, ısı transfer yüzeyidir.Boru çeşitleri farklıdır, işlem genellikle 16mm, 20mm veya 25mm çapında üç modeldir ve boru duvarının kalınlığı genellikle 1mm, 1.5mm, 2mm ve 2.5mm'dir.Çoğu malzeme 304 veya 316L'dir.
Parametre
| 1 | Gemi kategorisi | II | |
| 2 | Tanım | Kabuk | Tüp |
| 3 | Çalışma basıncı, MPa.G | 2.5 | 0,4 |
| 4 | Tasarım basıncı, MPa.G | 2.75 | 0,8 |
| 5 | GİRİŞ/ÇIKIŞ çalışma sıcaklığı, °C | 2,66/15,32 | 120/100 |
| 6 | Tasarım sıcaklığı, °C | 50 | 200 |
| 7 | Ortalama metal sıcaklığı, °C | 13.39 | 48.11 |
| 8 | Orta | karışık hidrokarbon | ısı transfer yağı |
| 9 | Ana basınç parçalarının malzemesi | SS30408 | SS30408 |
| 10 | Korozyon payı, mm | 0 | 0 |
| 11 | Kabuk/baş merhem katsayısı | 1 | 0.85 |
| 12 | Yalıtım kalınlığı, mm | 80 | |
| 13 | Isı transfer alanı, m2 | 18.5 | |
| 14 | Hizmet ömrü, yıllar | 20 | |
| 15 | Ölçek | Hidrolik test, hava kaçağı testi, basınç testi | |
avantaj:
(1) Hem ısı değişimi hem de ısı depolama işlevlerine sahiptir.Kabuk ve borulu ısı eşanjörünün ısı değişim borusu demetinin üst kısmı, aynı sıcaklıktaki sıcak su alanına ait olan ısı depolama kısmıdır.su yükündeki değişikliklere uyum sağlamak için hacim;çıkış suyu sıcaklığı sabittir ve su kaynağı güvenli ve güvenilirdir.
(2) Isıtılmış suyun tanktan geçen direnç kaybı çok küçüktür.Soğuk su, kabuk ve borulu ısı eşanjöründen geçtiğinde, suyun kesiti çok büyüktür, akış hızı 0.01 m/s'den azdır ve direnç kaybı çok küçüktür, genellikle sadece 0.1 ~ 0.2 m'dir. su noktasındaki soğuk ve sıcak su beslemesinin basınç dengesini korumak için son derece faydalıdır..
(3) Isı ortamı gereksinimleri katı değildir.Kabuk ve borulu ısı eşanjörü, büyük bir ısı depolama kapasitesine sahiptir ve ısıtma yükü, ısı tüketiminin boyutuna göre hesaplanabilir, bu da kazan ve boru ağı yükünü yarı yarıya azaltabilir ve ısıtma yatırımından büyük ölçüde tasarruf sağlayabilir. orta besleme sistemi ve aynı zamanda kömürü ısıtma.Kazanın kullanımı nispeten tekdüzedir, bu da kazanın ısıl verimini iyileştirmeye ve hizmet ömrünü uzatmaya elverişlidir.
(4) Yapı basittir, yönetim uygundur, su basıncına dayanabilir ve gürültü düşüktür.
