Ürün ayrıntıları:
|
| İşleme:: | ısı eşanjörü | Showroom Konumu:: | Hiçbiri |
|---|---|---|---|
| Makine Test Raporu:: | Sağlanan | Ana bileşenler:: | Basınçlı kap |
| Uygulanabilir Endüstriler:: | Yiyecek & İçecek Fabrikası, İnşaat işleri | Pazarlama Türü:: | Yeni Ürün 2022 |
| Koşul: | Yeni | İşleme Türleri: | Alkol |
| Vurgulamak: | SS304 çift borulu levha,316L çift borulu levha,1400 mm eşanjör paketi |
||

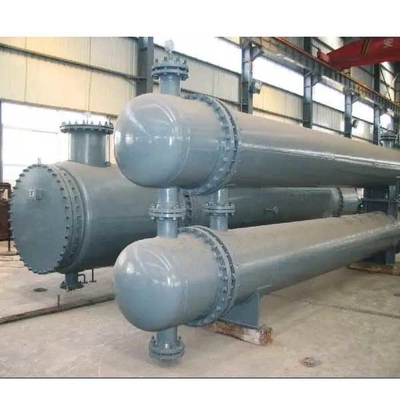

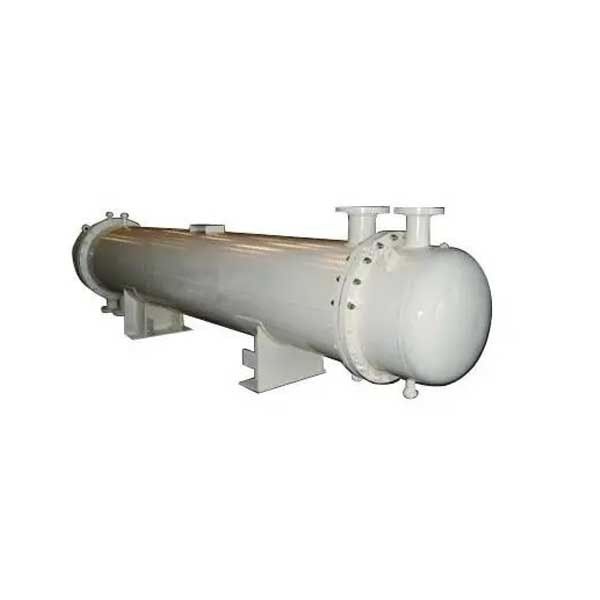

Paslanmaz Çelik Çift Borulu Levha Eşanjör
Tanım
Çift borulu ısı eşanjörü, ısı eşanjörü olarak da bilinen, sıcak akışkanın ısısının bir kısmını soğuk akışkana aktaran bir cihazdır.Kimya, petrol, enerji, gıda ve diğer birçok endüstriyel üretimde önemli bir konuma sahiptir.Kimyasal üretimde ısı eşanjörleri ısıtıcı, soğutucu, kondenser, evaporatör ve reboiler vb. olarak kullanılabilir ve yaygın olarak kullanılmaktadır.
Parametre
| modeli: | VT40 | Dalgaların derinliği (mm): | 3.9 |
| Eşdeğer çap (mm): | 7.8 | Delik çapı açısı (mm): | φ115 |
| Açı deliği merkez mesafesi (mm): | 1227*257 | Boyutlar (mm): | 1400*425 |
| Kaplama alanı(㎡): | 0.46 | Kalınlığın bastırılması (mm): | 0.5-0.6 |
| Plaka malzemesi: | 304 | 0,5 | 0,6 |
| 316L | 0,5 | 0,6 | |
| Kurulu ağırlığı: | 304 | 2.4 | 2.9 |
| 316L | 2.5 | 2.9 |
Yapısal özellikler
1. Tam boşaltma, artık farmasötik suyu önlemek için çift borulu sac ısı eşanjörünün temel tasarımıdır;
2. Kolonilerin statik üremesini ve mikrobiyal kontaminasyon riskini etkili bir şekilde azaltabilecek ve önleyebilecek lümendeki materyalin tamamen boşaltıldığından ve kalıntı bulunmadığından emin olun;
3. Çift akışlı lümenler için, lümenler arasındaki boşaltma bağlantısının neden olduğu karışık akışın sınırlı bir aralıkta kontrol edilmesi düşünülmelidir;
4. Yerinde kurulum yöntemiyle birlikte dikey veya yatay olabilir (5‰ eğim);
basınç testi
(1) İç boru levhasının ve ısı değişim borusunun mukavemet genişlemesinden sonra, kabuk tarafında su basıncı testi yapılır.Su basıncı testi kalifiye olduktan sonra hava sızdırmazlık testi yapılır.Muayeneden geçtikten sonra dış boru sacı ile ısı değişim borusunun bağlantısı ve montajı yapılacaktır.
(2) Mukavemet kaynağı (argon ark kaynağı) + dış boru sacının ve ısı değişim borusunun genleşme bağlantısı yapıldıktan sonra, kaynaklı bağlantı kaynak sonrası penetrasyon testine tabi tutulur.
(3) Su basıncı testi, sıvı biriktirme sürecinde gerçekleştirilir.Test kalifiye olduktan sonra hava sızdırmazlık testi yapılır.
(4) Kabuk tarafında amonyak sızıntı testi yapılır ve dış boru levhası ile ısı değişim borusu arasındaki bağlantı bağlantısını kontrol etmek için sıvı biriktirme tarafının boşaltma portunda amonyak sızıntısı testi yapılır.
(5) Boru kutusunun montajı tamamlandıktan sonra boru tarafında basınç ve su basıncı testi yapılır.
