Ürün ayrıntıları:
|
| Ana bileşenler:: | Basınçlı kap | Makine Test Raporu:: | Sağlanan |
|---|---|---|---|
| Çekirdek bileşenlerin garantisi:: | 1 yıl | Koşul:: | Yeni |
| İşleme Türleri:: | Alkol | Garanti:: | 1 yıl |
| Uygulanabilir Endüstriler:: | Yiyecek & İçecek Fabrikası, İnşaat işleri | Video giden denetimi:: | Sağlanan |
| Vurgulamak: | Ön Isıtma Çift Tüplü Sac Eşanjör,İçecek Çift Tüplü Sac Eşanjör,360mm evaporatör ısı eşanjörü |
||

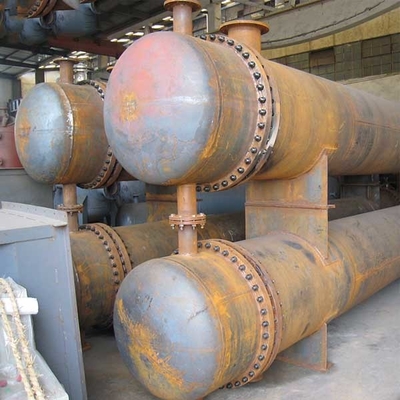

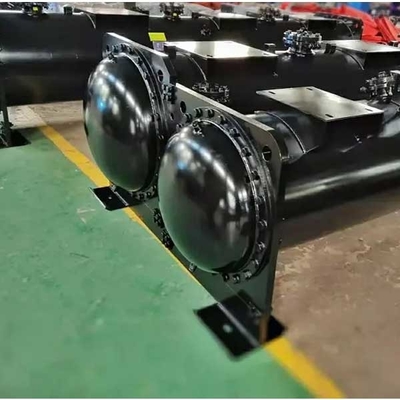

Yüksek Verimli Transfer Ön Isıtma Çift Borulu Sac Eşanjör
Tanım
Çift borulu levha ısı eşanjöründe, ortamı boru ve kabuk tarafında tamamen ayırmak için iki boru levhası bulunur.Her bir dış boru levhasının arkası, izolasyon boşluğu ile bağlantılı iki simetrik tahliye deliği ile donatılmıştır.İç boru sacı 2'nin (kabuk ile kaynak yüzeyi) arkasında 12 adet bağlantı çubuğu vida deliği vardır.Dış boru levhası 1 ve iç boru levhası 1, çift borulu levhaların birinci grubunu oluşturur ve dış boru levhası 2 ve iç boru levhası 2, çift borulu levhaların ikinci grubunu oluşturur.
Parametre
| modeli | bir (mm) | B(mm) | C | E |
| 55K | 60 | 360 | 3/4" | 1" |
| 85K | 60 | 520 | 3/4" | 1" |
| 155K | 76 | 450 | 1" | 1-1 / 2" |
| 210K | 76 | 570 | 1-1 / 2" | 1-1 / 2" |
| 300K | 76 | 780 | 1-1 / 2" | 2" |
| 360K | 89 | 830 | 1-1 / 2" | 2" |
| 600K | 114 | 900 | 2" | 2-1 / 2" |
| 1200K | 133 | 900 | 2" | 2-1 / 2" |
| 2400K | 168 | 950 | 2" | 4" |
| 3000K | 168 | 1100 | 2-1 / 2" | 4" |
| 3600K | 168 | 1300 | 2-1 / 2" | 4" |
| 4500K | 219 | 1070 | 2-1 / 2" | 4" |
| 5000K | 219 | 1120 | 2-1 / 2" | 4" |
| 6000K | 219 | 1220 | 2-1 / 2" | 4" |
Çift borulu sac ısı eşanjörünün boru tarafı veya gövde tarafı bağlantı aynasında sızıntı nedenleri:
1. Conta kullanım sırasında sıklıkla ısıtma ve soğutma ortamında çalışacağından özellikle ısıdan soğutma durumunda kaçınılmaz olarak contanın deformasyonuna yol açacaktır.Olgu, normal şartlar altında, açma cıvatası yeniden sıkıldığı sürece meydana gelir, sızdırmazlık sağlanabilir.Sıktıktan sonra sızdırma sorunu çözülemiyorsa conta eskimiş ve deforme olmuş demektir ve sadece contanın yenisi ile değiştirilmesi gerekir.
2. Isı eşanjörü kurulum sorunları: bazen çift borulu levha ısı eşanjörünün bağlantı aynasının sızıntısı, uygun olmayan boru açısı, uzunluk ve braket konumu gibi ısı eşanjörünün yanlış kurulumundan ve zorlamalı harici kuvvet sıkıştırmasından kaynaklanır. Kurulum sırasında, kurulum sızıntı olmadan kullanılabilse de, bir süre kullanımdan sonra, boru hattı bağlantısının iç stresi serbest bırakılır, bu da bağlantının deformasyonuna ve sızıntıya neden olabilir.Bu sırada ısı eşanjörü ve çevresindeki bağlantı boruları serbest duruma gelene kadar gevşetilmelidir.Kurulumda var olan sorunları dikkatlice kontrol edin ve sorunların etkin bir şekilde üstesinden gelinerek çözülebilir.
