Ürün ayrıntıları:
|
| Makine Test Raporu:: | Sağlanan | Ana bileşenler:: | Plaka ve conta |
|---|---|---|---|
| Yapı:: | Plakalı Eşanjör | Boyut (L*G*Y):: | Belirli bir modele bağlıdır |
| Çalışma Sıcaklığı Aralığı:: | özelleştirilmiş | Plaka Teta:: | Düşük teta ve yüksek teta |
| Ürün Özellikleri:: | Enerji tasarrufu Uzun Hizmet Ömrü | Özellik: | Yüksek ısı transferi |
| Vurgulamak: | 3.0mpa plakalı eşanjör kazan,200 derece plakalı eşanjör kazan,contalı plakalı eşanjör |
||

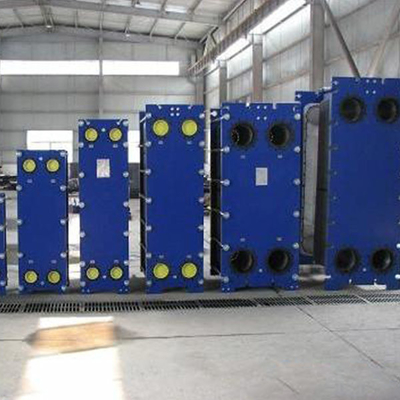

Endüstriyel Paslanmaz Çelik Conta Plakalı Eşanjör Fiyatı
Tanım
Plaka oluk derinliğinin sapması ve plakalı ısı eşanjörünün tabanı ±0,2 mm'ye eşit veya daha azdır;plaka süspansiyon konumlandırmasının merkez çizgisi ile köşe deliğinin merkez çizgisi arasındaki mesafenin maksimum sapması ±0,3 mm'den fazla değil;plaka taban yüzeyinin herhangi bir yöndeki düzlüğü 3/1000 mm'den az veya buna eşittir;Contanın ömrü 15 yıldan az değildir, basınç direnci tasarım gereksinimlerini karşılar ve ortam 200 °C'de sıcak su olduğunda sızıntı oranı sıfırdır;20 ℃, basınç, çalışma basıncının 1.25 katıdır.
Parametre
| Kompresör Beygir Gücü (HP) ile Tanışın | Boyut (mm) | Çalışma sıcaklığı | Çalışma Basıncı | Isıtma Değişim Yüzeyi |
| 1HP | 311*111*47 | ﹤200℃ | ﹤3．0MPa | 0.39m2 |
| 2HP | 311*111*67 | ﹤200℃ | ﹤3．0MPa | 0.62m2 |
| 3HP | 311*111*91 | ﹤200℃ | ﹤3．0MPa | 0.90m2 |
| 4HP | 311*111*110 | ﹤200℃ | ﹤3．0MPa | 1.12m2 |
| 5HP | 527*111*71 | ﹤200℃ | ﹤3．0MPa | 1.30m2 |
| 6HP | 527*111*81 | ﹤200℃ | ﹤3．0MPa | 1.51m2 |
| 7HP | 527*111*91 | ﹤200℃ | ﹤3．0MPa | 1.72m2 |
| 8HP | 527*111*100 | ﹤200℃ | ﹤3．0MPa | 1.92m2 |
| 10HP | 527*111*119 | ﹤200℃ | ﹤3．0MPa | 2.34m2 |
| 12HP | 527*111*143 | ﹤200℃ | ﹤3．0MPa | 2.86m2 |
| 15HP | 527*111*172 | ﹤200℃ | ﹤3．0MPa | 3.48m2 |
| 20HP | 617*192*141 | ﹤200℃ | ﹤3．0MPa | 5.04m2 |
| 25HP | 617*192*169 | ﹤200℃ | ﹤3．0MPa | 6.18m2 |
| 30HP | 617*192*203 | ﹤200℃ | ﹤3．0MPa | 7.51m2 |
prensip

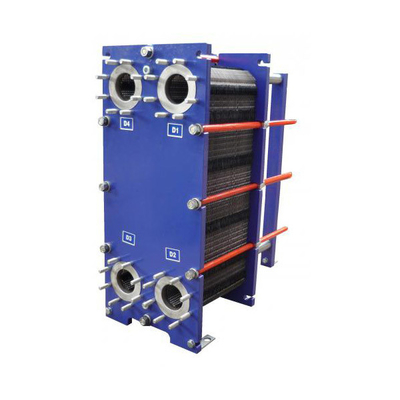

Plakalı ısı eşanjörü, belirli aralıklarla birçok damgalı oluklu levhadan yapılmış, etrafı contalarla kapatılmış ve bir çerçeve ve bir sıkıştırma vidası ile üst üste bindirilmiştir.Plakaların ve contaların dört köşe deliği, sıvı dağıtım borusunu oluşturur ve aynı zamanda, soğuk ve sıcak sıvılar, her plakanın her iki tarafındaki akış kanallarında akmaları için makul bir şekilde ayrılır ve ısı değişimi gerçekleştirilir. plakalar aracılığıyla.
