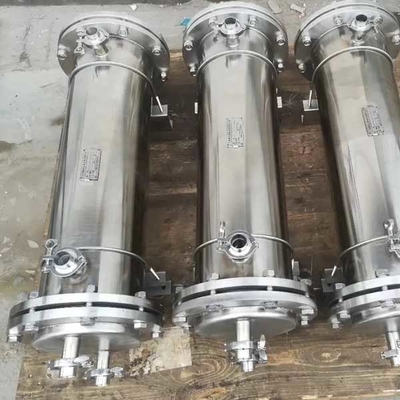

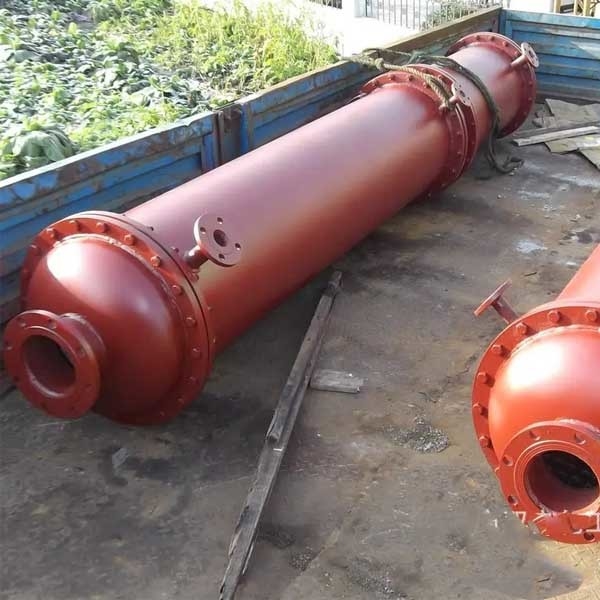

Pnömatik Kabuk ve Borulu Eşanjör U Şekilli DN80

Düşük Fiyatlı Çift Borulu Sac Eşanjör ve Kondenser Makinası

Tanım

Çift borulu ısı eşanjörü, eş merkezli iç ve dış borulardan oluşur.Sıcak ve soğuk sıvılar, iç boru ile mahfaza arasındaki boşluktan akar ve aynı anda ısı alışverişi yapar.İç boru U-boru ile seri olarak bağlanmıştır ve kasanın her iki ucu da düz boru ile bağlanmıştır.Gövde ısı eşanjörü, basit yapı, hızlı ısı transfer alanı, kolay temizlik, uygun demontaj, uygun akış hızı ve yüksek ısı transferi avantajlarına sahiptir.

Özellikler

tasarım

Çift borulu sac ısı eşanjörü için iki tasarım konsepti vardır: biri, çift borulu sac ısı eşanjörünün, ortamın kabuk ve boru arasında karışmasını kesinlikle önlemek için kullanılması ve boşluğa monte edilmek üzere tasarlanmasıdır. iç ve dış boru levhaları arasında.Boşaltma valfi, iç tüp tabakası sızdırdığında günlük gözlem ve tahliye için kullanılır, böylece kabuk tarafındaki ortam, iç ve dış iki katmanlı tüp tabakaları tarafından etkin bir şekilde izole edilir.Çift borulu sac yapı tipini benimsemenin ana nedeni budur.Bir diğeri, boru ve kabuk tarafları arasındaki orta basınç farkının büyük olduğu ve iç ve dış boru levhaları arasındaki boşluğa bir ortam eklenecek şekilde tasarlandığı durumlarda çift borulu levha ısı eşanjörünün kullanılabileceğini düşünüyor. boru ve kabuk tarafları arasındaki ortamın basıncı.Fark.Bu, dış boru levhasının ağzından sızıntıyı önlemek için kesinlikle garanti edilemeyen genel tek borulu levha ısı eşanjörü ile aynıdır.Çift borulu levhalar arasındaki izolasyon boşluğu, tek borulu levha ısı eşanjörünün yapısından ana farktır (şekilde gösterildiği gibi, izolasyon boşluğu boru tarafına ve kabuk tarafına bağlı değildir ve basıncı taşımaz). ancak ekipmanın mekanik yükünü ve ısısını taşır).Yük.

İzolasyon boşluğunun taşıma kapasitesi esas olarak çift borulu levhalar arasındaki mesafeye bağlıdır.Sabit çift borulu levha, gövde tarafı hidrostatik testine tabi tutulduğunda, iç boru levhası ile ısı değişim borusu arasındaki bağlantıda sızıntı olabilir.Bu nedenle, çift borulu levhalar arasındaki mesafe belirlenirken, gözlem ve sızıntı tespiti için gereken minimum boşluk dikkate alınmalıdır.
