Ürün ayrıntıları:
|
| Makine Test Raporu:: | Müsait değil | Yapı:: | Borulu Eşanjör, Kabuklu Bobin |
|---|---|---|---|
| Boyut (L*G*Y):: | çoklu seçimler | Çalışma Sıcaklığı Aralığı:: | -50~150℃ |
| bobin: | Çift cidarlı Finli Bakır Boru | Paketleme: | palet, sandık, kontrplak durumlarda |
| Video giden denetimi:: | Müsait değil | Çekirdek bileşenlerin garantisi:: | Müsait değil |
| Vurgulamak: | 150 derece çift borulu kondenser,11.6kw çift borulu kondenser,ISO chiller ısı eşanjörü |
||

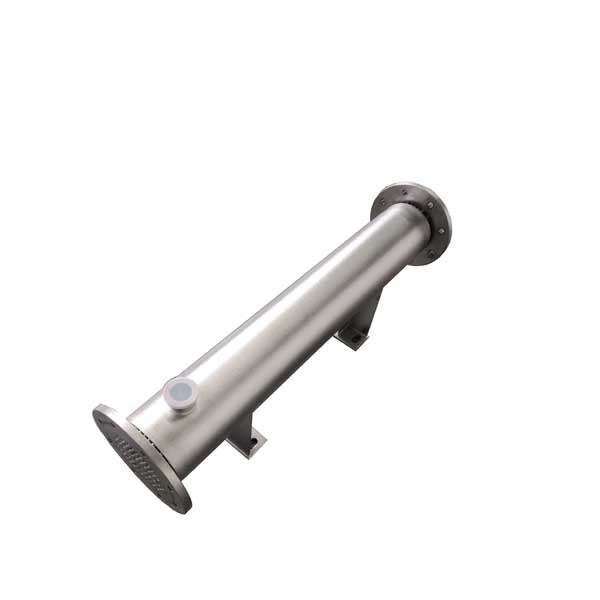

Yüksek Verimli Güvenilir ve Emniyetli Çift Borulu Sac Eşanjör
Tanım
Çift borulu sac ısı eşanjörü, esas olarak, gövde tarafı ve boru tarafı ortamının karışık kullanımının kesinlikle yasak olduğu yerler için uygundur.Ayrıca, çift borulu levha ısı eşanjörünün, boru ile kabuk tarafı arasındaki orta basınç farkının büyük olduğu durumlarda kullanılabileceğine ve iç ve dış boru levhaları arasındaki boşluğa bir ortam eklenmek üzere tasarlandığına dair bir inanç vardır. boru ve kabuk tarafları arasındaki orta basıncı azaltmak için.diferansiyel basınç.Şu anda, çift borulu levha ısı eşanjörü, ortamın boru ve kabuk tarafında çapraz akışını önlemede bariz avantajlara sahiptir.
Parametre
| modeli | Kapasite | Su akışı | Dış ve Montaj Ölçüleri | Freon Çıkışı | freon | Su Girişi / Çıkışı | KB |
| KW | m³/saat | ABCDEFGHRL | a1 | a2 | a3 | Kilogram | |
| 5.0DKG | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50DKG | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
Çift Borulu Sac Eşanjör ve Tek Tüplü Sac Eşanjör Karşılaştırması
Tek borulu sac ısı eşanjörlerinin en yaygın kullanımı, conta cıvataları ve flanş bağlantılarının sızdırmazlığı ve sızıntısının yanı sıra boru sacı üzerinde boru sızıntıları ve kaynak çatlaklarının da olmasıdır.Tek borulu sac ısı eşanjörünün boru plakasındaki nozulun sızıntısının çoğu, kaynak alma arkındadır ve gaz temiz bir şekilde serbest bırakılmaz ve kaynak alma arkı sırasında kabarcıklar vardır.Çift borulu sac eşanjör, iç ve dış çift borulu saclara sahiptir.İç boru levhası deliği sızdırırsa, dış boru levhası da korunur.Plakalar arasında oluşan boşluğun dışında, boşlukta ortam veya ortam yoktur ve basınç küçüktür ve stres durumu tek borulu plakalı ısı eşanjöründen daha iyidir.Ayrıca çift borulu plakalı eşanjörün basınç testi, boru tarafının iki iç borusundan yapılmalıdır.Plakalar arasındaki kabuk tarafının her iki tarafında iç ve dış boru levhaları arasındaki boşluk) Tek borulu levha ısı eşanjörünün basınç testi 2 ~ 3 kez basılmalıdır (boru tarafı kabuk tarafı veya boru tarafı kabuk tarafı küçük yüzer kafa ).
